事件相机专题（一）：概念与成像原理

图1 比亚迪在2026/05/28发布的闪拍摄像头中使用了事件相机技术

前情提要

计算机视觉（Computer Vision），是近20年来计算机科学界与产业界高度关注的重要研究方向之一。从ImageNet到sa-1B，无数数据集从以”帧“为概念相机（如RGB相机，红外相机，深度相机等）出发，构建了庞大的计算机视觉技术基座，极大了推动了计算机视觉领域的发展。

这套以”帧”为核心的范式统治了视觉领域二十余年——我们不断提高帧率、提升分辨率、优化算法，试图让机器”看”得更清楚。但如果换一个角度审视，我们或许根本不需要”帧”这件事？事件相机给出了他的答案。相比于研究其他的视觉传感器，研究它的人们可以说是微不足道——但是正是这样一帮人，把事件相机从概念走向落地。

2026年可谓工业界正式接纳事件相机的元年：索尼研发的”Ace”机器人战胜人类乒乓球选手[1]，和比亚迪在2026年5月28发布会中展示的闪拍摄像头[2]（图1），带来了事件相机从科研界走向工业界的新生。

接下来，我们将借用Event-based Vision: A Survey（TPAMI, 2020) [3] 这篇文章脉络，在本章中主要介绍一下事件相机的概念与成像原理，在后续的章节里，我们将主要从代码角度，来介绍他的事件表示（Representation）技术代码，以及分享一些关于事件相机的文章。同时，由于我并不擅长硬件设计，如果你对事件相机的设计感兴趣，可以阅读原文。

1 概述

1991年，《科学美国人》封面上一只猫的图像，由一种模仿眼睛神经结构的新型“硅视网膜”获取，展示了一种新的传感器技术，点燃了新兴的神经形态工程领域。现代意义上的事件相机是由瑞士苏黎世联邦理工学院（ETH Zurich） 的 Patrick Lichtsteiner 和 Tobi Delbruck 团队在2000年代中期正式发明的。他们在2005年研发出了世界上第一款商用/实用化的动态视觉传感器（DVS），开启了事件相机在机器人和计算机视觉领域的广泛应用。[4]

图2 《科学美国人》封面的事件相机拍摄的"猫"

事件相机是一种异步传感器，它引发了视觉信息获取方式的范式转变。这是因为它
们异步测量每个像素的亮度变化，而非依赖与观察场景无关的固定的时钟信号。其优势在于：高时间分辨率（微秒级）、高动态范围（140 dB vs 60 dB），以及低功耗。因此，事件相机在标准相机面临挑战的高速、高动态范围等场景中，对移动机器人、增强现实与虚拟现实（AR/VR）等方向具有巨大潜力。

应用方向： 事件相机用于目标跟踪，监控与监视，以及目标、手势识别。它们还可用于深度估计，结构光三维扫描，光流估计，高动态范围图像重建以及同时定位与地图构建（SLAM）。

2 事件相机的设计理念

2.1 事件相机的成像原理

事件相机成像原理十分有趣——它不像传统相机那样一次性输出一整帧图像，而是对场景中的亮度变化进行异步的，也就是每个像素独立的响应。

简言之，事件相机会监视视野范围（Field of View，FOV）内每一个像素坐标 $(x, y)$ 的亮度变化：亮度增强程度超过阈值（threshold）记为正极性 $p = + 1$ ，亮度减弱程度超过阈值记为负极性 $p = - 1$ ，同时记录下该事件发生的时刻 $t$ （微秒级）。

因此事件相机的一个基本单位被称之为事件（event） 或 脉冲（spike）。定义为：

e = (x, y, t, p)

这里的 $e$ 为上述的 event， $x$ 、 $y$ 为像素点横纵坐标（整数级）， $t$ 为微秒级发生时刻， $p$ 为极性。对于多个事件组成的信息，我们一般称之为事件流（event stream）。

第一，感光二极管感知光强。
第二，模拟电路把光强变成对数亮度电压。
第三，比较器判断亮度变化是否超过阈值，超过就输出事件。

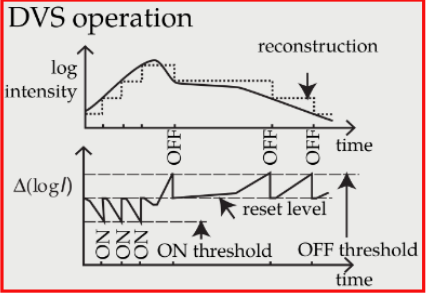

图3 事件相机事件产生示例事件相机关心的不是"现在这个像素有多亮"，而是"这个像素相对上一次有没有明显变亮/变暗"，它关注的是增长的比例。所以它检测的是：

Δ lo g I = lo g I (t) - lo g I (t_{last})

其中 $t$ 是当前时刻， $t_{last}$ 是上一时刻。

由于事件相机的成像原理，我们能很清晰的得出一个理解：他就像“青蛙”的眼睛，能看得清飞速移动的物体，但是它看不到静止的物体。 因为飞速移动的物体会带来光线的变化，但是静止的却不行。这既是他的优势，也是他的缺陷。

2.2 事件相机vs普通相机的优势

事件相机和普通相机的成像方式有根本上的不同，如图4所示，有一个黑色小球匀速在圆盘旋转，事件相机输出该小球连续运动产生的事件流信息，普通相机的成像产生的是固定时间间隔的帧。由此，事件相机也带来了额外的优势：

高时间分辨率：事件相机不像普通相机那样按固定帧率（30/60 fps）采集，而是每个像素一旦检测到亮度对数变化 $∣Δ lo g I ∣$ 超过阈值，就异步触发事件。每个事件自带微秒级时间戳，以亚毫秒延迟输出。因此它能捕捉极快的亮度变化，等效时间采样密度远高于传统帧相机。
高动态范围：DVS 像素不直接记录线性亮度 $I$ ，而是监测对数亮度变化，对数将很大的亮度范围压缩到小范围——比如光强从 1 到 10000，线性空间差了 10000 倍，取 log 后仅差 4 个单位。因此传感器不容易像普通相机那样亮处过曝、暗处欠曝。普通帧相机靠积分曝光积累电荷，太亮则电荷装满饱和，太暗则信号淹没在噪声中，动态范围通常只有几十 dB。而事件相机的动态范围可达 140 dB，能同时看清极亮与极暗的场景细节。
低功耗： 普通相机不管画面有没有变化，都要按 30 fps、60 fps 读取整张图。即使画面完全静止，也要把所有像素读出来、传出去、处理掉。DVS 是变化驱动的。静止区域不输出事件，只有亮度变化超过阈值的像素才输出事件，所以它通常数据量更稀疏，读出次数更少，下游计算也更少。这就是低功耗的主要来源。

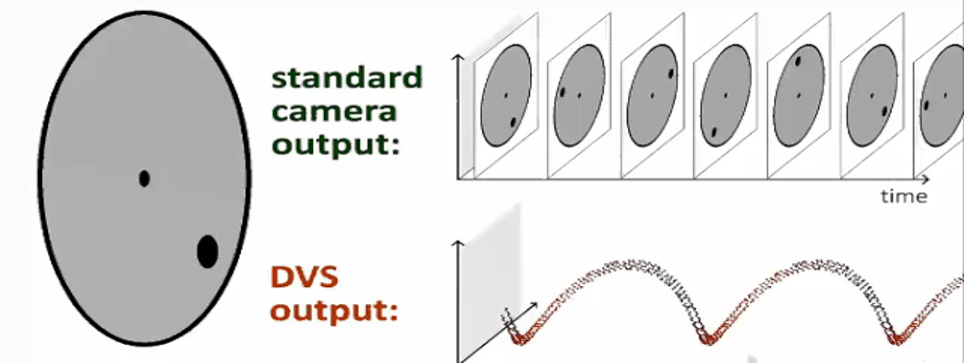

图4 事件相机与普通相机捕捉小球运动表现

2.3 面临问题

尽管事件相机优势明显，硬件读出链路仍存在两类典型瓶颈。

总线饱和（bus saturation）：事件从像素阵列传输到外围，经共享数字输出总线送出相机（通常采用地址事件表示 AER 读出），将位置地址 $(x, y)$ 、极性 $p$ ，乃至时间戳 $t$ 编码后输出。当场景变化剧烈时——例如高速运动、闪光、纹理丰富的物体快速移动——大量像素可能几乎同时产生事件，共享总线来不及传输，就会发生总线饱和（bus saturation）。饱和后，事件无法按真实发生时间立即输出，只能排队等待，输出时序会被扰动。

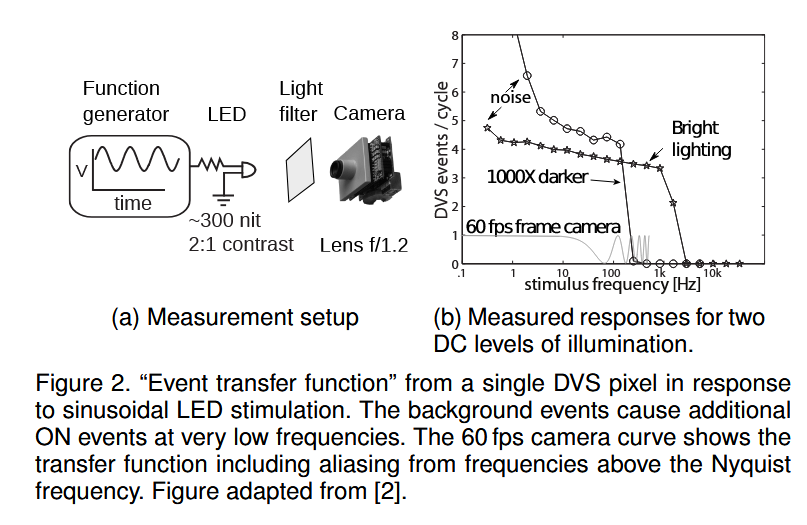

图5 单个 DVS 像素对正弦 LED 刺激的响应

像素带宽限制：尽管 DVS 像素速度很快，前端光感受器电路的带宽仍有限：入射光强度变化过快时，电路会滤除这些变化。如图5所示，LED 在 100 Hz 闪烁时，DVS 像素能跟上，输出电压随之起伏，超过阈值后产生事件；但若 LED 以 10 kHz 闪烁，而像素带宽仅约 3 kHz，前端电路来不及响应，高频变化便无法被可靠记录。

2.4 总结一下

事件相机是异步的相机，具有高时间分辨率（微秒级）、高动态范围（140 dB vs 60 dB），以及低功耗 的特性。他的单位是一个事件，而不是帧。
事件相机能看得清飞速移动的物体，但是它看不到静止的物体，因此它的主攻方向是高速移动的场景，或者利用到高时间分辨率（微秒级）

读到这里，你也许会产生疑问：既然他不是以帧为单位的相机，那他应该怎么利用事件信息来进行深度学习训练呢？ 接下来，我们将从近10年来的各个论文设计和源代码角度出发，来向大家介绍事件相机专题（二）：事件处理以及事件表示。

在专题（二）后，我或许会尝试介绍几种比较有趣的且先进的事件相机方法，他们在自动驾驶、大模型、多模态等领域都做出了极大贡献。

3 参考文献或链接

[1] Dürr, P., El Gheche, M., Maeda, G.J. et al. Outplaying elite table tennis players with an autonomous robot. Nature 652, 886–891 (2026).

[2] https://www.byd.com/cn/livedetail150

[3] Gallego, G., Delbruck, T., Orchard, G., et al. Event-Based Vision: A Survey. IEEE Transactions on Pattern Analysis & Machine Intelligence(TPAMI) 44(01), 154–180 (2022).

[4] https://sensors.ini.ch/research/areas/event-sensors-eyes-and-ears
